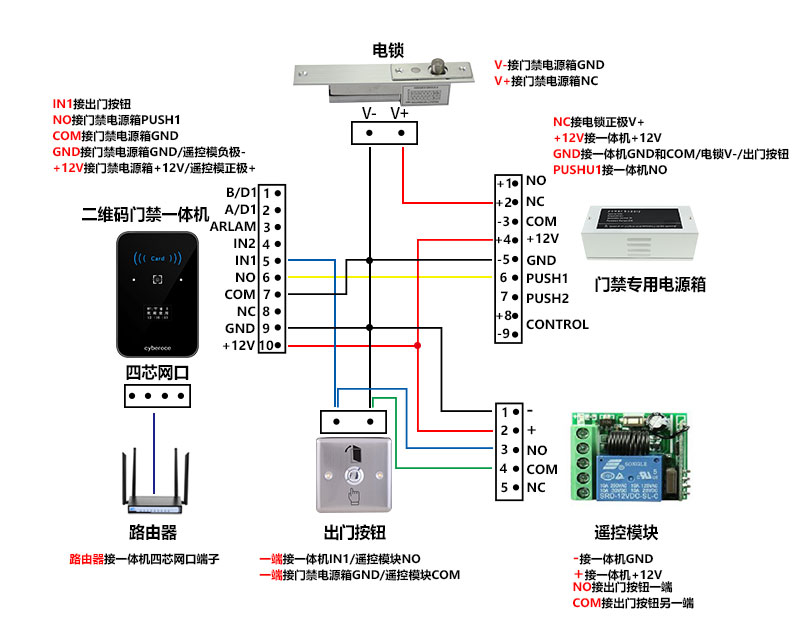

二維碼門禁一體機接無線遙控開門模塊接線
二維碼門禁一體機：
IN1接出門按鈕
NO接門禁電源箱PUSH1
COM接門禁電源箱GND
GND接門禁電源箱GND/遙控模負極-
+12V接門禁電源箱+12V/遙控模正極+
四芯網口接路由器
門禁專用電源箱：
NC接電鎖正極V+
+12V接一體機+12V
GND接一體機GND和COM/電鎖V-/出門按鈕
PUSHU1接一體機NO
電插鎖：
V-接門禁電源箱GND
V+接門禁電源箱NC
出門按鈕：
一端接一體機IN1/遙控模塊NO
一端接門禁電源箱GND/遙控模塊COM
遙控模塊：
-接一體機GND
+接一體機+12V
NO接出門按鈕一端
COM接出門按鈕另一端
